 Predmet príspevku: fotky k 603
PoslaťNapísal: 22 Jún 2006, 19:33
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75

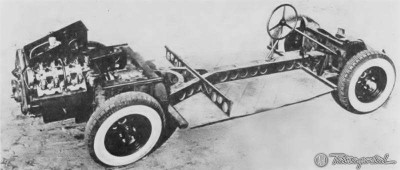

dobrý deň, rád by som sa vás spýtal či by sa u niekoho náhodou nenašli podobné fotky alebo nákresy ako toto, alebo aj iné zobrazujúce konštrukciu karosérie pod vonkajšími plechmi Tatry 603. vďaka za príspevky


Prílohy:
t87_03.jpg [ 28.86 KiB | Zobrazené 15896 krát ]
Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 22 Jún 2006, 20:07
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 29 Okt 2004, 08:24
Príspevky: 1971
Tatry, ktoré vlastním: .........................
Tatra 613 "all in one"
Tatra 613-4 CH
No věru zvláštní požadavek, T603 má samonosnou karoserii!

Bohužel tu zrovna za barákem žádnou 603 nemám, jinak bych vzal flexu a udělal Ti rentgenový průhled 1:1.... :D


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 22 Jún 2006, 20:25
Offline
Pravidelný diskutujúci

Registrovaný: 23 Sep 2005, 21:34
Príspevky: 152
Podobné foto to není,ale o vnitřní konstrukci to něco napoví.


Prílohy:
T-603 int.jpg
T-603 int.jpg [ 265.88 KiB | Zobrazené 15925 krát ]
Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 22 Jún 2006, 22:29
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75
ok, spýtam sa inak - veľakrát som počul podobné vety ako že 603 má dvojité plechy, a ešte viac krát že má dvojitú podlahu, ale zaujímalo by ma ako presne vypadá tá ,,dvojitosť". Na tej mojej to ten čo to robil posledne ,,trošku" odflákol, takže z toho sa veľmi vychádzať nedá...

Ideálne by bolo ak by mi niekto kto to robil mohol aspoň načrtnúť (ale so všetkým podstatným) rez podlahy ktorý je kolmý k osi vozidla v mieste tesne pred závesom ramena zadného kolesa na karosérií, alebo taktiež rez karosérie tiež kolmý k osi vozidla v mieste predného kufra tesne pred benzínovou nádržou.

fotografiou úplne na začiatku tohto vlákna som chcel naznačiť či náhodou niesú fotky karosérie z výroby 603 robené samotnou Tatrou, ktoré zachytávajú ešte nedokončenú karosériu a majú istú výpovednú hodnotu pre človeka ktorý sa chystá 603 vyvárať.


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 23 Jún 2006, 00:42
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 20 Feb 2005, 22:21
Príspevky: 2185
Bydlisko: Bernolákovo
No zopár T603 som už rekonštruoval, ale na žiadnej som povestné dvojité plechy nenašiel, myslím , že je to povera. Ani z konštrukčného hladiska to nie je optimálne riešenie, veď ako by bolo možné urobiť antikoroznu ochranu v priestore medzi dvojitími plechmi. Myslím, že by si nemal veriť každej táranine :)


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 23 Jún 2006, 22:20
Offline
Pravidelný diskutujúci

Registrovaný: 23 Sep 2005, 21:34
Príspevky: 152
Dvojitá podlaha je u T-600 pro vytápění vozu.Alespoň to píší v návodu k obsluze.U své T-603 jsem nic dvojitého nikde nenašel.Ale mnoho lidí mi vyprávělo jak se ta dvojitá podlaha špatně opravuje,dokonce i u T-613 :shock:


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 24 Jún 2006, 01:21
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 20 Feb 2005, 22:21
Príspevky: 2185
Bydlisko: Bernolákovo
No to je práve ono. moc lidí vyprávělo, alebo moc vyprávělo :D


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 24 Jún 2006, 14:50
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75
veď práve to že som to počul od veľa ľudí, tak som o tom už ani nejako veľmi nepochyboval - raz to že 603 má dvojité plechy zaznelo dokonca aj v mikrofóne na prvomájovej tatra rally asi pred dvoma rokmi...

tak čo sa týka podlahy by sme mali :lol: ale ešte mám trochu nejasnosti v tom ako sú robené predné blatníky - dovolil som si použiť skoviho fotku (dúfam že som tým neporušil autorské práva) na ktorej je vidno plech pod vyrezaným vonkajším lemom blatníka - kde sa tento ,,prvok" končí? predpokladám, že pokračuje až k tomu okraju výrezu blatníka (,,falcu") pri kolesi, alebo je ukončený privarením o lem blatníka niekde vyššie?


Prílohy:
DSCF1616_resize_resize.JPG [ 89.36 KiB | Zobrazené 15834 krát ]
Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 26 Jún 2006, 20:28
Offline
Pravidelný diskutujúci

Registrovaný: 23 Sep 2005, 21:34
Príspevky: 152

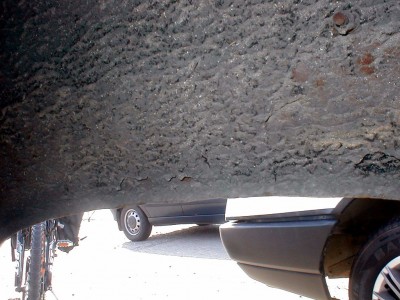

Podběh končí až u lemu blatníka,ale zakončení není dost dobře poznat. :(
Foceno od tlumiče pérování směrem ven.


Prílohy:
podbeh.jpg [ 143.27 KiB | Zobrazené 15706 krát ]
Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Jún 2006, 11:16
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 20 Feb 2005, 22:21
Príspevky: 2185
Bydlisko: Bernolákovo
Ten podblatník končí na leme blatníka, kde je spolu s blatníkom zbodovaný a vytvára tak blatíkovú dutinu. Tento spôsob sa používa u väčšiny áut, ktoré majú neodnímatelné blatíky


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Jún 2006, 11:21
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 29 Máj 2004, 11:05
Príspevky: 3867
toto práve býva často označované za tie "dvojité plechy" ..


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Jún 2006, 14:58
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75
a pri takto skorodovanom blatníku ako je na tej skoviho fotke sa najprv navarí ten vonkajší lem a až potom sa ,,dopasuje" vnútro?
keď vyrežem ten vonkajší plech ako na fotke, ako mám pripraviť ten vnútorný podblatník, aby som mal potom s tým čo najmenšie starosti?


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Jún 2006, 17:28
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 20 Feb 2005, 22:21
Príspevky: 2185
Bydlisko: Bernolákovo
Sqad, ten postup je správne, ale popísať tu ako dopasovať ten vnútorný podblatník k vonkajšiemu je dosť zložité, treba k tomu trocha skúseností s plechom a tvarovú predstavivisť, no a samozrejme to správne náradie, hm


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 29 Júl 2006, 21:34
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75

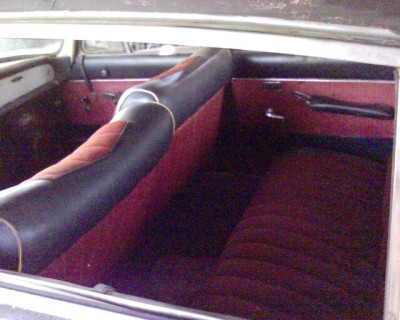

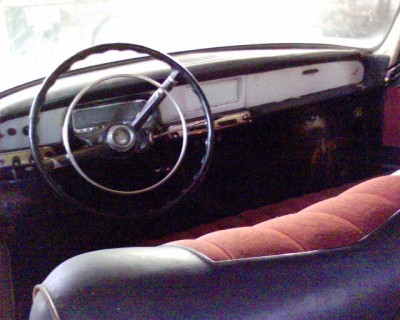

tak už aj ja ju mám konečne vnútri... :)


Prílohy:
DSC00039.jpg [ 320.45 KiB | Zobrazené 15755 krát ]
DSC00038.jpg [ 309.99 KiB | Zobrazené 15753 krát ]
DSC00037.jpg [ 292.58 KiB | Zobrazené 15730 krát ]
DSC00035.jpg [ 392.87 KiB | Zobrazené 15813 krát ]
Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 26 Aug 2006, 09:33
Offline
Pravidelný diskutujúci

Registrovaný: 26 Jún 2006, 08:26
Príspevky: 1505
Bydlisko: Karwin
Tatry, ktoré vlastním: Šestsettrojky
A více foteček by nebylo..?? :lol:


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Aug 2006, 00:33
Offline
Pravidelný diskutujúci

Registrovaný: 08 Jún 2006, 22:23
Príspevky: 1827
:lol:


Hore
 Profil

 Predmet príspevku:
PoslaťNapísal: 27 Aug 2006, 09:27
Offline
Pravidelný diskutujúci

Registrovaný: 26 Jún 2006, 08:26
Príspevky: 1505
Bydlisko: Karwin
Tatry, ktoré vlastním: Šestsettrojky

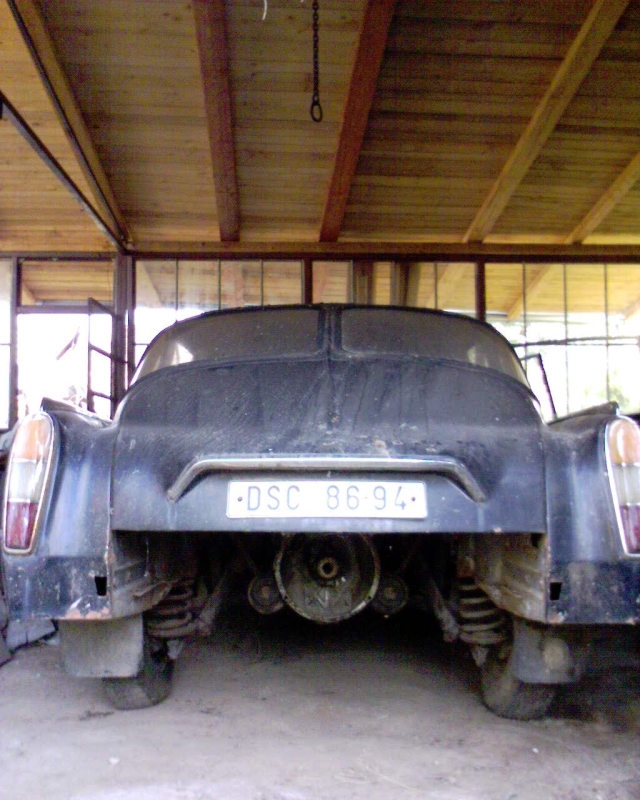

taky jednu přihodím..měl sem možnost ji koupit, ale po bližším okoukání jsem si to rychle rozmyslel, pač se na ní nějaký ´´schopný´´mechanik podepsal překytováním shnilých míst :roll:


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Aug 2006, 09:32
Offline
Pravidelný diskutujúci

Registrovaný: 26 Jún 2006, 08:26
Príspevky: 1505
Bydlisko: Karwin
Tatry, ktoré vlastním: Šestsettrojky
podlaha byla kompletně shnilá včetně nosníků..kdyby byla v takovém stavu 603/1, tak bych jí bral ale 603/2 model 1974..ani náhodou


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 27 Aug 2006, 20:16
Offline
Pravidelný diskutujúci
Obrázok užívateľa

Registrovaný: 18 Feb 2006, 16:42
Príspevky: 164
Bydlisko: Bratislava
Tatry, ktoré vlastním: T603 r.v. 75
jack píše:
A více foteček by nebylo..?? :lol:


Bolo, ale o pár rokov (dúfam) budú krajšie. Inak z vonku vypadá podobne ako tá ktorú si chcel kúpiť...


Hore
 Profil Poslať súkromnú správu

 Predmet príspevku:
PoslaťNapísal: 13 Sep 2006, 18:57
Offline
Diskutujúci

Registrovaný: 19 Jún 2006, 19:13
Príspevky: 22
http://resize.like.cz/images/11580567503_Tatra_03.jpg
