Opposed piston engine

ziza · Príspevok od užívateľa **ziza** » 17 Apr 2008, 10:04

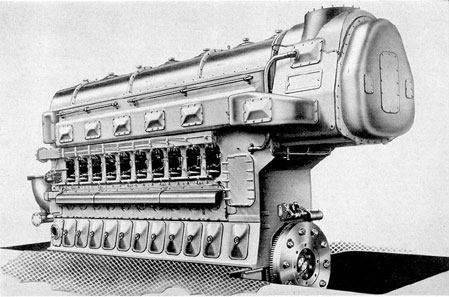

Co to je správně česky? Dvoutaktní diesel boxer? Jedná se mi o tohle:

Stevo · Príspevok od užívateľa **Stevo** » 17 Apr 2008, 11:04

Neviem ako po cesky, ale po slovensky je to proste motor s protibeznymi piestami a spolocnym spalovacim priestorom. Boxer je nieco ine...

Príspevok od užívateľa **Mirek** » 17 Apr 2008, 16:20

Jo, motor s protiběžnými písty ve společném válci, boxer se používá pro motor, kde protilehle válce nemají písty připojené ke společnému čepu, ale čepy jsou otočené o 180°

ziza · Príspevok od užívateľa **ziza** » 17 Apr 2008, 16:49

Boxer je na připojeném obrázku dole, takže na 100% máte pravdu: to nahoře není boxer. Ale co to teda je?

Opsat jeho funkci i v češtině lze samozřejmě také, ale... nelíbí se mi to.

Nemá to uspořádání dvou pístů v jednom válci název jednodušší? Třeba po svém konstruktéru?

Príspevok od užívateľa **Mirek** » 17 Apr 2008, 16:55

OK, po shlédnutí odborné literatury : Motor s protiběžnými písty ve společném válci.
Můžeme s tím nesouhlasit, nemusí se nám to líbit, ale to je tak všechno, co s tím můžemem dělat.

Príspevok od užívateľa **Mirek** » 17 Apr 2008, 17:03

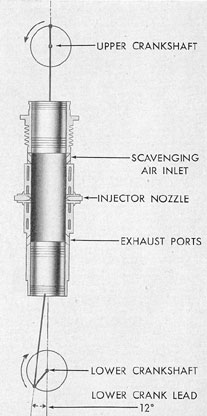

http://cs.wikipedia.org/wiki/Soubor:Opp ... e_anim.gif
Pěkná animace, kde je i vidět to pootečení čepů.

Mojžo · Príspevok od užívateľa **Mojžo** » 17 Apr 2008, 21:10

No a ja sa teším že už viem, že keď sa povie opposed piston engine, nemyslí sa tým boxer motor čo má jednu kľuku a protibežné piesty, ale motor s protibežnými piestami so spoločným valcom a dvoma kľukovými hriadeľami.

Ďakujem páni

Ani som netušil že sa ten motor reálne niekde použil

Mojžo · Príspevok od užívateľa **Mojžo** » 17 Apr 2008, 21:12

Ziza a ten motor na tom obrázku nie je náhodou U-motor? čiže dva radové motory, dve kľukové hriadele, ktoré sú prepojené prevodom, ktorý spočítanú energiu prenáša na hriadeľ? Podľa toho tvaru a konštrukcie by to aj mohlo byť nie?

ziza · Príspevok od užívateľa **ziza** » 17 Apr 2008, 21:34

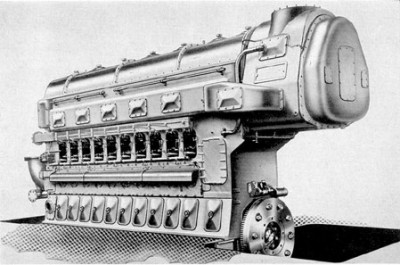

Ne, Mojžo, není. Na obrázku je desetiválcový FAIRBANKS-MORSE 38D 8 1/8 s druhé strany, kde je uspořádání rozeznatelnější. Na 2-4 takovéhle motory jezdila polovina dýzl ponorek US NAVY. U lodních dvoutaktních diesel motorů se toto "opposed" uspořádání používá i dnes velmi často.

ziza · Príspevok od užívateľa **ziza** » 17 Apr 2008, 21:43

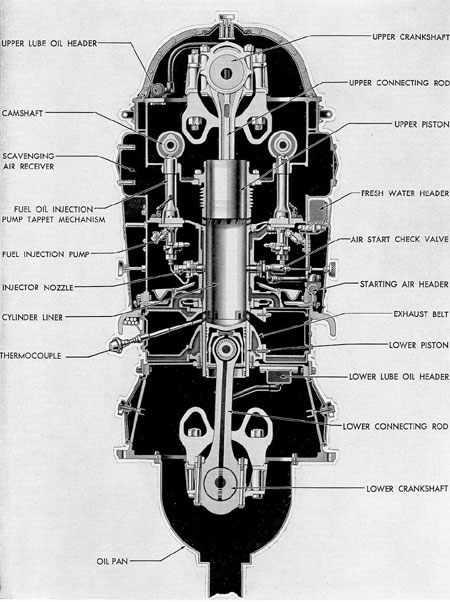

A ještě jeho příčný řez. TATRAportal laskavě promine....

ondrej · Príspevok od užívateľa **ondrej** » 17 Apr 2008, 21:47

krásny motor - ziza, vďaka, že si sa oň s nami podelil!

ziza · Príspevok od užívateľa **ziza** » 17 Apr 2008, 21:59

Ondreji, loď je přece rodu ženského a tedy je apriori musí být krásnější než TO auto. Ne? I když teda... no, viděl jsem už i nějaké ty no... ty "méně" krásné.

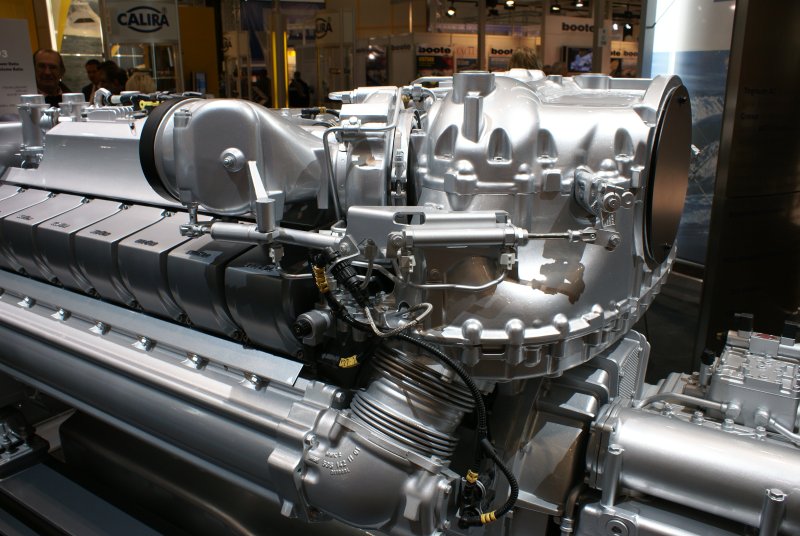

Nádherných lodních motorů je hafo! Akorát v našich šířkách a délkách nejsou moc k vidění.

Sedo · Príspevok od užívateľa **Sedo** » 17 Apr 2008, 22:17

Nemá niekto motor z remorkéru Kriváň, nášho Dunajského korábu?

Mojžo · Príspevok od užívateľa **Mojžo** » 18 Apr 2008, 08:41

Ziza: To je materiál! ďakujem, šalené dačo

Príspevok od užívateľa **Mirek** » 18 Apr 2008, 08:46

ziza napísal: Nádherných lodních motorů je hafo! Akorát v našich šířkách a délkách nejsou moc k vidění.

Ale jsou u nás k vidění moc pěkné klikové hřídele k lodním motorům.

Stevo · Príspevok od užívateľa **Stevo** » 18 Apr 2008, 09:08

ziza napísal:Nádherných lodních motorů je hafo! Akorát v našich šířkách a délkách nejsou moc k vidění.

pravda

ziza. · Príspevok od užívateľa **ziza.** » 20 Apr 2008, 20:41

Tatra nějaký motor do šífů nikdy neudělala? Jen auta, vlaky a éra? Kdysi v šedesátých létech minulého století na Slapské přehradě tahaly lyžaře cca 2-3 motory z T603. Jinak jsem na vodě nic od Tatry neviděl.

Príspevok od užívateľa **Jerry** » 20 Apr 2008, 20:59

Já sem vyčetl z fóra že existoval člun s dvanáctiválcem ze 111. Nevzpomenu si kde sem to viděl, ale byli u toho i fotky.

bazilisak · Príspevok od užívateľa **bazilisak** » 20 Apr 2008, 21:05

Jerry napísal:Já sem vyčetl z fóra že existoval člun s dvanáctiválcem ze 111. Nevzpomenu si kde sem to viděl, ale byli u toho i fotky.

Kamarád ho má, jen je problém kde stím plout

Luboš · Príspevok od užívateľa **Luboš** » 20 Apr 2008, 21:17

Teče z toho moc nafta a olej nebo proč?
