Tatra 49

1929-1939

vyrobeno cca 200 ks

Motor Podvozek Převodovka Karoserie Fotogalerie Model Odkazy

Tatra 49 vznikla ve snaze nabídnout co nejlevnější užitkový dopravní prostředek. Vznikla tak velmi zajímavé tříkolka, k jejíž konstrukci bylo využito některých dílů Tatry 12 a Tatry 30. Příliš se však neujala, vzniklo jen asi 200 kusů. Několik málo exemplářů bylo postaveno s osobní uzavřenou karoserií.

Motor

Motor Tatra 49, čtyřdobý zážehový vzduchem chlazený jednoválec - jako základ byl použit motor z Tatry 12.

označení	Tatra 49
typ	čtyřdobý zážehový
chlazení	vzduchem, náporové
počet válců	1
vrtání x zdvih	82 x 100 mm
objem	529 cm³
zapalování	akumulátorové Bosch
pořadí zapalování	1
rozvod	OHV
komprese	4.8:1
karburátor	Zenith 26 ABC
výkon	5 kW při 2500 otáčkách za minutu
spouštěč	nožní pákou (jako u motocyklů)
spotřeba	benzin: 6-8 l / 100 km, olej: 0.1 l / 100 km

Podvozek

Centrální nosná roura. Vpředu nese tuhou nápravu z Tatry 30, vzadu je k ní přišroubován motor s převodovkou. U nákladní verze slouží nosná roura zároveň jako tlumič výfuku. Osobní provedení má normální, samostatný tlumič výfuku vyvedený mimo.

přední náprava	tuhá, odpružena příčným půleliptickým listovým pérem.
zadní náprava	zadní kolo uloženo na výkyvném rameni, jímž prochází i hnací hřídel, odpružena podélným půleliptickým pérem.
kola	disková, 18"
pohon	zadního kola
řízení	mechanické, šnekové
brzdy	bubnové, mechanické, nožní působí na přední kola, ruční pouze na zadní kolo.
rozchod vpředu	1300 mm
rozvor	2265 mm
světlost	200 mm
hmotnost samotného podvozku	325 kg

Převodovka

hlavní	3+1
spojka	mechanická dvoulamelová suchá

Karoserie

Levný užitkový dopravní prostředek, několik verzí se vyrobilo i s osobní karoserií

elektroinstalace	12V
pohotovostní hmotnost	cca 500 kg, podle provedení
maximální rychlost	50-60 km.h^-1

Fotogalerie

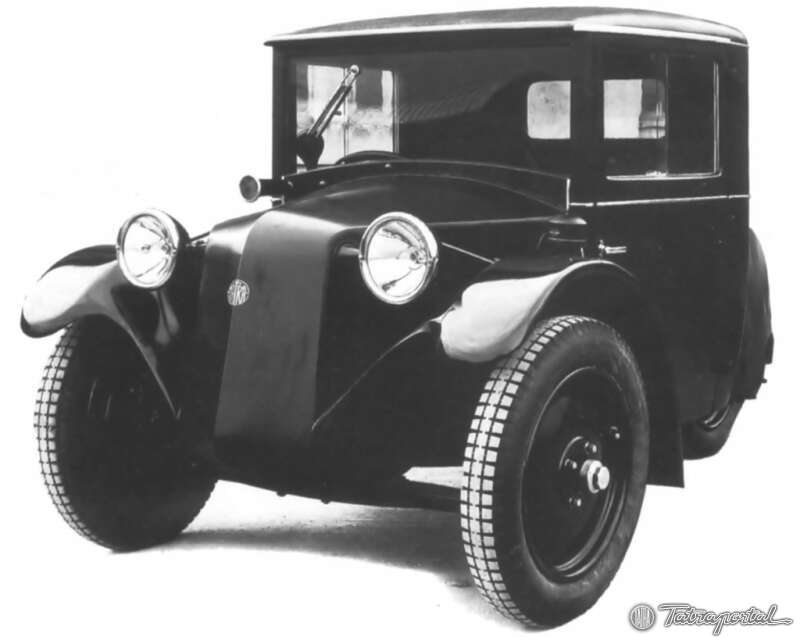

Dobové fotografie.
Tatra 49

Dochované exempláře.
V Technickém muzeu Tatra Kopřivnice je k vidění podvozek Tatry 49.
V Technickém muzeu v Brně si lze prohlédnout dochovanou nákladní T49.

Model

Model zatím není k dispozici.
